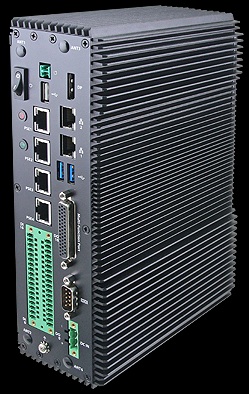

軌道式系統
EMS-SKLU-GPIO
| 系统 | |
| 处理器 | 第六代英特尔® 酷睿™ i7-6600U, 酷睿双核, 2.6GHz 处理器 第六代英特尔® 酷睿™ i5-6300U, 酷睿双核, 2.4GHz 处理器 第六代英特尔® 酷睿™ ii3-6100U, 酷睿双核, 2.3GHz 处理器 第六代英特尔® 赛扬® 3955U, 酷睿双核, 2.0GHz 处理器 |
| 系统内存 | 一个260针 DDR4 2133MHz SO-DIMM插槽，最高可以支持16G内存 |
| 看门狗定时器 | H/W Reset, 1sec. ~ 65535sec. |
| 硬件状态监控 | 自动监控系统温度，电压 |
| SBC | EBM-SKLUS + AUX-M08 |
| 扩展 | |
| 扩展 | 1 x Mini PCIe 1 x M.2 (2242/3042) B-Key, 支持 SATA/ PCIex1/ USB3.0 |
| 存储 | |
| 存储 | 1 x 2.5" 硬盘位 1 x M.2 (SATA) |
| I/O | |
| USB Port | 2 x USB 3.0 1 x USB 2.0 |
| 串口 | 2 x RS-232/422/485 (跳帽), 支持 auto-flow |
| DIO | 1 x 44位GPIO, 32位带隔离的1.5KV |
| GPIO | 1 x 44位GPIO, 32位带隔离的1.5KV 1 x 12 位 GPIO |
| 其他 | 1 x SMBus 2 x PS2/ 键盘鼠标 2 x 天线安装不断孔 |
| 显示 | |
| 芯片组 | 英特尔® Skylake 集成芯片组 |
| 分辨率 | DP: 最大分辨率 4096x2304 @ 60Hz |
| 音频 | |
| 芯片组 | 瑞昱ALC888S 支持 2.1-CH |
| 音频接口 | Mic-In, Line-In and Line-Out |
| 以太网 | |
| 芯片组 | 1 x 英特尔® I211AT千兆以太网 1 x 英特尔® I219LM千兆以太网 4 x 英特尔® I210AT千兆以太网 |
| 以太网接口 | 兼容10/100/1000 Base-Tx 千兆以太网 |
| 网络接口 | 4 x 带电的网口, 2 x RJ-45 |
| 电源 | |
| 电源信息 | 电源输入：典型12/24Vdc（+9V~+32V） 浪涌保护用电视组件 反向电流/电压保护 |
| ACPI | 单电源ATX支持S0, S3, S4, S5 兼容ACPI 5.0 |
| 电源模式 | AT/ATX (默认设置：ATX) |
| 适配器 | 可选AC-DC适配器 |
| 机构 & 使用环境 | |
| 操作温度 | (w/SSD), ambient w/ air flow -20°C ~ 50°C (14°F ~ 122°F) |
| 存储温度 | -40°C ~ 75°C (-40°F ~ 167°F) |
| 工作湿度 | 40°C @ 95% 相对湿度，无凝结 |
| 尺寸 (宽 x 长 x 高) | 9.45" x 6.2" x 2.95" (240mm x 158mm x 75mm) |
| 振动试验 | With SSD : 5Grms, IEC 60068-2-64, Random, 5 ~ 500Hz, 1hr/axis |
| 冲击试验 | With SSD : 50Grms, IEC 60068-2-27, Half Sine, 11ms |
| 安装套件 | 德国工业标准导轨套件 |
| 材质 | 铝+金属 |
