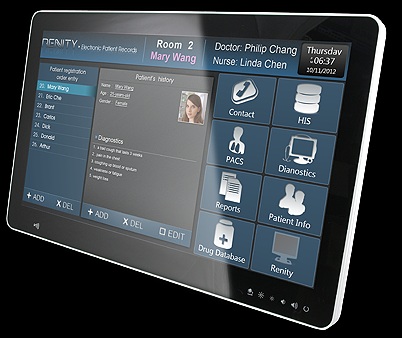

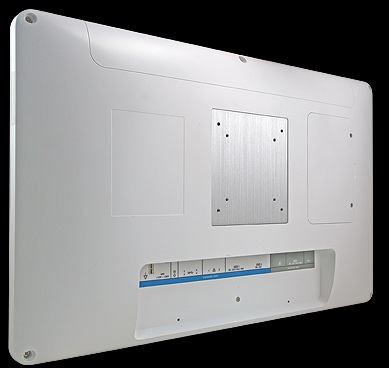

HID-2232
| 系统 | |
| 处理器 | 第六代英特尔® 酷睿™ i5-6300U, 2核, 2.4GHz 处理器 |
| 芯片组 | 集成在英特尔Skylake ULT处理器 |
| 系统内存 | 一个204针 DDR4 2133 SODIMM插槽，最高可以支持16G内存 |
| TPM | TPM 2.0 |
| 图形控制器 | 英特尔®520高清图形 |
| 扩展 | |
| 扩展 | 1 x mini PCIe 全尺寸(支持半尺寸) 用于 mSATA 或 Mini PCIe, USB 1 x mini PCIe 全尺寸 (支持半尺寸)用于mSATA 或 Mini PCIe, USB (通过 IET模块) |
| 存储 | |
| HDD/ SSD | 2.5" SSD |
| 其他存储设备 | mSATA (可选) |
| 面板规格 | |
| LCD尺寸 | 21.5" |
| 液晶面板 | 21.5" TFT-LCD |
| 显示类型 | TFT-LCD |
| 分辨率 | 1920 x 1080 |
| 像素间距 | 248.25 x 248.25 |
| 亮度 | 250cd/m2 |
| 对比度 | 3000 |
| 视角 | 178/178 ° |
| 背光 | LED |
| 触摸屏信息 | 投射式电容 |
| 触摸灯传输 | 100% 镀银 |
| 触摸控制器 | USB 接口, EETI |
| DICOM 规范 | DIN 6868157 |
| I/O | |
| USB Port | 在IET模块上4 x USB3.0, 4 x USB2.0通过引脚头 2 x USB2.0 (隔离的 5KV), 1 x USB2.0 通过引脚头 在IET模块上 |
| 串口 | 在IET模块上1 x RS-232/422/485, 1 x RS-232 1 x RS-232 (隔离的 5KV), 1x RS-232/422/485 (隔离的5KV) |
| HDMI | HDMI视频在IET模块上 |
| 阅读灯条 | LED Type |
| 显示 | |
| 芯片组 | 英特尔® 520 高清图形芯片组 |
| 分辨率 | HDMI: 3840 x 2160 @ 24Hz (可选IET模块) |
| 音频 | |
| 芯片组 | 瑞昱 ALC888S |
| 音频接口 | 音频输出和麦克风输入 |
| 扬声器输出 | 2 x 0.5W |
| 以太网 | |
| 网络接口 | 1 x 英特尔 ® I219LM 千兆以太网 1 x 英特尔 ® I211AT 千兆以太网 2 x 英特尔® I210AT 千兆以太网 (隔离的5KV) 在IET模块 |
| 电源 | |
| 适配器 | AC/ DC医疗电源适配器 100~240 Vac, 1.5~0.75A, 50~60Hz 输入电压 +24Vdc, 3.75A 最大(90W) 输出电压 |
| 直流输入/输出特性 | |
| 电源类型 | AT/ATX |
| 输入电压范围 | 100~240 Vac, 1.5~0.75A, 50~60Hz |
| 输出电压范围 | +24Vdc, 3.75A 最大. (90W) |
| 直流输入/输出连接器 | |
| 输入电源连接器 | 4针直流插孔 |
| 机构 & 使用环境 | |
| 尺寸(宽 x 长 x 深) | 521.0 mm x 326.0 mm x 56.5 mm |
| 操作温度 | 0 ~ 35° C (32 ~ 95° F) |
| 存储温度 | -20°C ~ 60°C (-4°F ~ 140°F) |
| 表面 | 抗菌材质 |
| 防护等级 | 前面板IP65整机IPX1 |
| 振动试验 | With SSD/mSATA: 1.5Grms, IEC 60068-2-64, Radom, 5~500Hz, 30min/axis |
| 冲击试验 | With SSD/mSATA: 10Grms, IEC 60068-2-27, Half sine, 11ms |
| Relative Humidity | 0%~90%相对湿度，无凝结 |
| 材质 | 塑料 |
| 重量 | 5.5公斤 |
| 认证 | |
| 认证 | DIN 6868157 CE, FCC Class B UL60601-1 4th edition |
| 软件支持 | |
| 软件支持 | Win 7/8/10/ Linux |
| 数据采集 | |
| 摄像头 | 2.0M CMOS (可选) |
| NFC | USB 接口支持 ISO 14443-A (可选) |
+ 订购信息 | |
| HID-2232-630-A2R 21.5"/PCAP/DICOM/8G内存/128GB SSD/CAM 2串口/2网口/4USB/HDMI/Line out/Mic in/带隔离 带隔离: 2串口 (RJ45 type)/2USB/2网口 WIFI/BT/24V 90W 医用电源适配器 | |
