軌道式系統

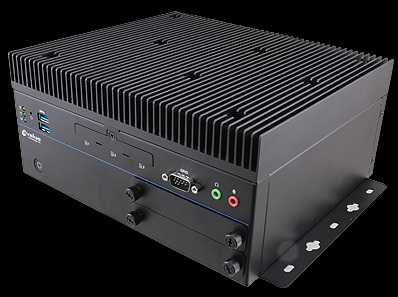

VMS-CFS
系统
处理器英特尔® 酷睿™ i7-8700T 处理器 (12M缓存,最高可以支持4.00 GHz)
英特尔® 酷睿™ i5-8500T 处理器 (9M缓存,最高可以支持3.50 GHz)
英特尔® 酷睿™ i3-8100T 处理器 (6M缓存, 3.10 GHz)
英特尔®奔腾® Gold G5400T处理器 (4M缓存, 3.10 GHz)
英特尔®赛扬® G4900T处理器 (2M缓存, 2.90 GHz)
英特尔®酷睿™ i7-9700TE处理器 (12M缓存,最高可以支持3.80 GHz)
英特尔®酷睿™ i5-9500TE处理器 (9M缓存,最高可以支持3.60 GHz)
英特尔®酷睿™ i3-9100TE处理器 (6M缓存, 最高可以支持3.20 GHz)
芯片组英特尔® Q370芯片组
系统内存两个260针针DDR4 2400/2666MHz SODIMM插槽,最高可以支持64G内存
看门狗定时器H/W Reset, 1sec. ~ 65535min.
硬件状态监控自动监控系统温度,电压
TPMTPM 2.0
SBCEBM-CFSV
扩展
扩展1 x Avalue 80-Pin IET插槽
1 x 全尺寸Mini PCIe (w/ push-push SIM卡槽)
1 x M.2 Key-E 2230 for Wi-Fi & BT 模块
2 x M.2 Key-B 2242/3042/2280 w/ push-push SIM卡槽 for SSD/ LTE/ I/O 模块
1 x CANBus (支持OBDII, SAE J1939/ J1708 )
存储
存储2 x 2.5” 硬盘位 (SATA III, 存储空间最大到12,5mm )
2 x M.2 Key-B SSD (SATA III, 最大支持到 2280)

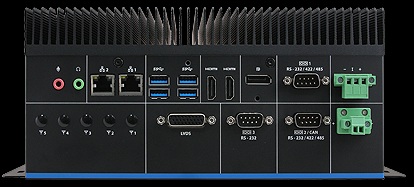

I/O
USB Port6 x USB 3.1
串口2 x RS-232/422/485 (BIOS)
1 x RS-232
SIM Slot3 x SIM 卡槽 (外部可访问)
GPIO1 x 8位GPIO, w/1.5KV 隔离
控制器區域網路CANbus modules supports OBDII, SAE J1939/J1708 (Factory Option)
天线5x 天线安装孔
GPS
GPS 晶片组Onboard u-blox NEO-M8N module supports GPS/ Gloness/ QZSS/ Galileo/ Beidou
灵敏度Industry leading –167 dBm navigation sensitivity Product variants to meet performance and cost requirements Combines low power consumption and high sensitivity
显示
芯片组英特尔® UHD Graphics 630 (i7-8700T, i5-8500T, i3-8100T)
英特尔® UHD Graphics 610 (奔腾 G5400T, 赛扬G4900T)
分辨率DP: 最大分辨率 4096x2160 @ 60Hz
HDMI: 最大分辨率 4096x2160 @ 30Hz
LVDS: Max. resolution 1920x1200 @ 60Hz
多显三显
音频
芯片组瑞昱 ALC888S
支持 2-CH
音频接口2 x Mic-In
2 x Line-Out
以太网
芯片组1 x 英特尔® I211AT千兆以太网
1 x 英特尔® I219LM千兆以太网
以太网接口兼容10/100/1000 Base-Tx 千兆以太网
网络接口2 x RJ-45
电源
电源信息Typical 12/24Vdc ( +9~ 36Vdc )
电源连接器3-Pin Terminal Block
直流輸出12Vdc/4A
直流输出连接器2-Pin Terminal Block
ACPISingle Power ATX Support S0, S3, S4, S5
ACPI 5.0 Compliant
电源模式Vehicle Power Mode (Default Setting)
Industrial PC Power Mode supports AT/ATX
机构 & 使用环境
操作温度带扩展的外围设备温度: -40°C ~ 70C (-40°F ~ 158°F) with 0.5m/s air flow
存储温度-40°C ~ 85°C (-40°F ~ 185°F)
工作湿度40°C @ 95% 相对湿度, 无凝结
尺寸 (宽 x 长 x 高)239.4mm x 210mm x 110 mm(不含wall mount)
振动试验Operating with SSD : MIL-STD-810G, Method 514.6, Category 4, common carrier US highway truck vibration exposure
Non-Operating with SSD : MIL-STD-810G, Method 514.6, Category 24, minimum integrity test
冲击试验Operating with SSD : MIL-STD-810H, Method 516.8, Procedure I, functional shock=20G
Non-Operating with SSD: MIL-STD-810H, Method 516.8, Procedure V, crash hazard shock test=75G
安装套件壁挂安装 (标准)
材质铝+金属
重量5.4KG (w/packing)
4.5KG (System)
认证
认证CE, FCC A级, E13 Mark, ISO 7637-2, IP50
软件支持
软件支持Win10, Linux
