1、概述

70 、80 年代建设的供水方式是水塔一水泵联合供水或气压罐，这种方式在节能、环保和维护方面存在一些比较突出的问题，尤其是生活用水二次污染的控制难度很大。因此进入90 年代，电力电子器件向着大容量、高频率、响应快、低损耗的方向发展，供水系统也开始用现代电力电子器件与微计算机技术有机结合的方式。目前自动恒压供水系统应用的电动机调速装置均采用交流变频技术，变频调速技术是一种新型的、成熟的交流电机无级调速驱动技术，很明显地节约能源，节省占地面积，节省原材料，减少系统投资。

2 、变频恒压供水应用领域

1.水厂恒压供水控制系统的应用

在水厂，经过处理后的出厂水的恒压供了是自来水生产流程中的重要一环，送水压力的稳定及精度直接影响到千家万户的正常用水。采用变频调速的恒压控制系统，可以降低电耗，安全、优质、高效、低耗供水。

2.高层建筑变频调速恒压供水系统

高层建筑供水传统的方法一般是利用高层水塔或高位水箱供水。高层水塔占地面积大，高位水箱人为地增加了楼房的重量，使建设设计及楼房造价提高。这两种方案都容易造成水质的二次污染，无法满足居民生活健康用水的需要。采用变频调速恒压供水系统降低了建筑成本，消除了水质的二次污染，是一种改造和提高供水品质的理想技术。

3.住宅小区全自动恒压供水系统

在我国的不少城市，位于自来水管网下游的住宅小区靠市政管网直接给水常常无法满足用户全天候的用水需求，一到用水高峰期，四楼以上的住户经常无水用．为了解决全天候用水问题，很多住宅小区都建有加压供水系统．目前应用较普遍的是变频恒压供水系统．这种系统具有供水压力恒定，能实现水泵驱动电机的软启动、软停止和高效节能等优点。

4.化工厂循环水控制

焦化厂厂区的用水需求量随生产负荷的变化而呈波浪形变化，因此，能否适应不同的要求，确保生产的顺利进行，实现恒压供水便是一个至关重要的问题。如果保持供水系统中某处压力的恒定，也就保证了该处的供水和用水平衡，从而满足了生产需求，达到恒压供水的目的。

3 、变频恒压供水系统的组成

变频恒压供水系统主要有以下几个方面组成：

l ）专用的变频器

2 ）外部及水泵电气控制用电控柜3 ）压力变送器

4 ) PLC （可编程控制器）

5 ) HMI （触摸屏，人机界面）

4 、变频恒压供水系统的优点

以高层建筑恒压供水系统为例，它相对于原有的楼顶水箱供水模式它有更多的优越性。

l ) 不再需要楼顶水箱，由水箱引起的二次污染就没有了。

2 ) 恒压供水，改善了由水箱供水时水位高低引起的水压变化。

3 ) 对电机起一个预先报警保护的作用，特别是在变频循环方式控制下。

4 ) 平衡使用电机，延长电机使用寿命。

5 ) 系统本身的故障率很低，并且故障报警功能完善。

5 、变频恒压供水的控制原理

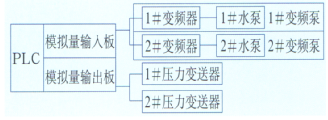

恒压供水是集变频调速技术、PLC 技术、PID 控制技术，压力传感技术等，可组成完整的闭环自动控制系统如下图。该设备通过安装在供水管网上的高灵敏度压力传感器来检测供水管网在用水量变化时的压力变化，不断的向微电脑传输变化的信号，经微电脑判断运算并与设定的压力比较后，向控制器发出改变频率的指令，控制器通过改变频率来改变水泵电机的转速和启用台数，自动调节峰谷用水量，保证供水管网压力恒定，以满足用户用水的需要。

6 、公司代表工程

长沙好来登酒店恒压供水系统

湘西城步自来水厂自来水供水系统
